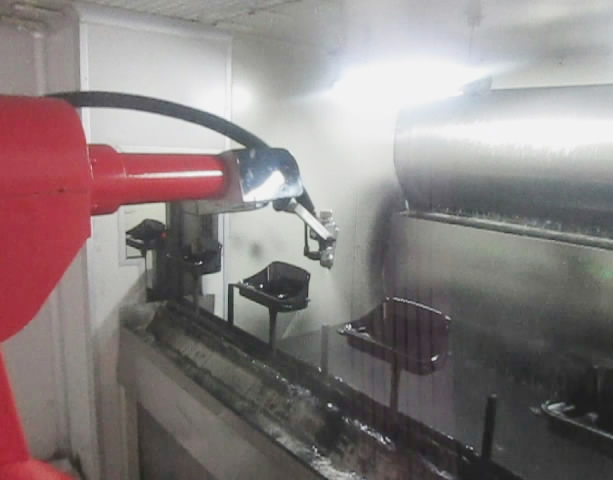

767彩票 仪表盘机器人自动喷涂线

一、RDPT01喷漆机器人(落地式)3套

767彩票 机器人参数见参数列表

喷涂设备部分：涂料粘度＜25S（岩田二号量杯），涂料适用于油管输送。

767彩票 喷枪和泵浦适合试机及一般用途，若后续因工艺、产品、油漆等改变而需要

二、水帘喷漆柜3台

规格尺寸：L2480*W2100*H2000mm

离心风机3.7KW，3.5番，风量9600M3/H，风压1000pa，本风机为马达与风叶直接式， 1 水柜线体两侧安装小水帘

三、静电除尘柜3台

规格尺寸：L1200*W1600*H2000mm

用途：喷涂前自动静电除尘

767彩票 特点：静电除尘、提高产品品质

四、自动喷漆生产线

规格尺寸：L72000*H750±20mm

喷涂方式：步进式或连续式机器人跟踪喷涂。

767彩票 用途：喷漆产品的输送。

767彩票 材料：链条采用SPINDLE涂装链条72米

五、表干炉3套

规格尺寸：L5270*W5370*H1900mm

用途：油漆烘干固化

六、涂装操作间，用于百万级无尘要求3套

规格尺寸：L2880*W1800*H2400mm

767彩票 用途：涂装作业区域，实行防尘隔离。

七、普通型供风机组，用于百万级无尘要求3套

规格尺寸：L2700*W1300*H1850mm

用途：补入洁净空气，保持室内空气清新无尘。

八、电气部分 3项

767彩票 用途：集中控制电器，直接查看喷涂数据。

型号				RDPT01		RDPT02	RDPT03
				RDPT0105普通型	RDPT0110加强型
自由度				6轴	6轴	6轴	6轴
工作范围				1300mm	1300mm	2000mm	2700mm
手腕类型				连接手腕	连接手腕	中空手腕	中空手腕
最大负载能力				手腕5kg	手腕10kg	手腕10kg	手腕10kg
最大直线补偿速度				2.0m/s	2.0m/s	2.0m/s	2.0m/s
重复定位精度				±0.2mm	±0.2mm	±0.5mm	±0.5mm
运转性能	最大行程	JT1	旋转	±170°	±170°	±145°	±145°
		JT2	下部手臂	＋135°至—90°	＋135°至—90°	＋105°至—55°	＋1115°至—65°
		JT3	上部手臂	＋168°至－80°	＋168°至－80°	＋90°至－80°	＋90°至－80°
		JT4	旋转1	±360°	±360°	±720°	±720°
		JT5	手腕俯仰	±120°	±120°	±720°	±720°
		JT6	旋转2	±720°	±720°	±410°	±410°
重量				210KG	220kg	460kg	590kg
本体颜色				中国红RAL2008	中国红RAL2008	中国红RAL2008	中国红RAL2008

•

  汽车保险杠机器人涂装设备

•

  摩托车后备箱机器人喷漆

•

  汽车DVD面板机器人自动喷涂

•

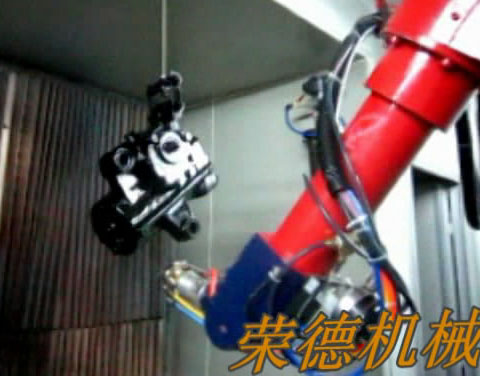

  汽车转向器机器人喷漆

•

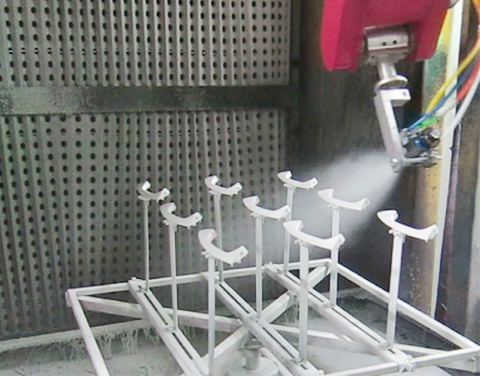

  汽车门把手喷涂机器人
